Сотрудник офиса коснулся корпуса холодильника, который в результате неисправности оказался электрически связанным...

Сотрудник офиса коснулся корпуса холодильника, который в результате неисправности оказался электрически связанным с питающим фазным проводом.

Задание:

1.Определите значения токов проходящих через тело человека при разной влажности пола, опишите, какие ощущения будет испытывать сотрудник в двух указанных случаях.

2. Определите значения напряжений прикосновения при разном состоянии пола. Как зависит сопротивление тела человека от величины напряжения прикосновения?

3. Сделайте выводы относительно влияния различных элементов цепи тока через тело человека на его величину.

3.1. Можно ли полагаться на изолирующие свойства обуви и пола, о необходимости средств защиты от поражения электрическим током в подобных ситуациях.

3.2. Какие средства защиты Вы могли бы предложить?

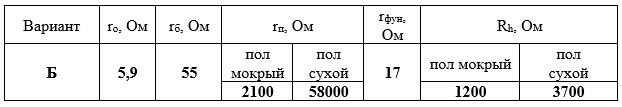

Исходные данные

Корпус холодильника не занулен и не касается никаких заземленных конструкций. Питающая сеть трехфазная четырехпроводная с заземленной нейтралью, фазное напряжение - 220 В. Сотрудник стоит на деревянном полу в промокших из-за дождя ботинках.

r_o   - сопротивление заземления нейтрали

r_б   - сопротивление ботинок

r_п   - сопротивление пола между подошвами ботинок и "землей"

r_фун - сопротивление растеканию тока с фундаментом здания

R_h  - сопротивление тела человека
